Водосточные системы «Тритон» — это 15-летний опыт работы на российском рынке, а это прежде всего означает, что компания смогла выстоять в кризис и в конкурентной борьбе. Да и не только выстоять, а продолжает предлагать водостоки очень дешево. |
|||
Водосточная система "Тритон" выпускается в размере |
|||
 |
 |
||
| Цвета водосточной системы "Тритон" | |||
 |
 |
 |
 |
| ral-9003 | ral-8017 | ral-3011 | ral-6005 |
 |
 |
 |
 |
| ral-3005 | ral-7024 | ral-5005 | оцинковка |
| Элементы водосточной системы "Тритон" | |||
 |
|||

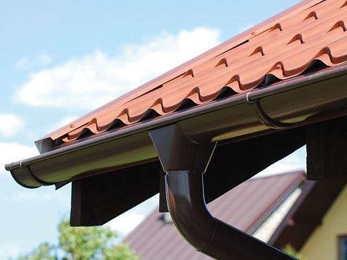

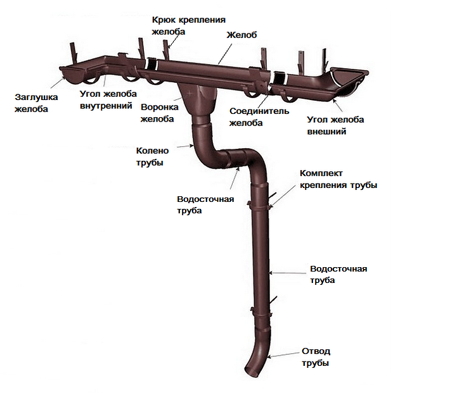

| Внешний вид водосточной системы "Тритон" и расчет количества элементов. | |||
 Как расчитать водосточную систему "Тритон"1. Кронштейны (крюки) желоба - в среднем шаг установки металлического кронштейна 60см (шаг стропил). Берем весь периметр будущих желобов (в м.пог.) и делим на 0,6м получаем общее количество крюков желоба. Добавьте пару на запас. 2. Желоба - бывают в "Тритон" 2 и 3 м. Общий периметр будущих желобов (в м.пог) делим на 2м или 3м соответственно, как нам нужно, например для удобства перевозки, получаем кол-во штук. 3. Соединитель желоба - герметично соединяет желоба в местах стыка друг с другом, т.е каждые 3 или 2 метра. 4. Углы желоба - бывают внутренние и наружные. Они бывают 135* (эркерные) и 90* (прямые). Наружный указывает острой стороной на улицу, внутренний на дом. К каждому углу необходимы 2 соединителя желоба. 5. Заглушка желоба - устанавливается на торцах желоба, предохраняет от перелива воды. 6. Воронка желоба, канадка - переход от желоба в трубу, устанавливается каждые 8-10 м.пог., обрабатывает 60-80м2 кровли. 7. Одиночная воронка - устанавливается исключительно в ендове. 8. Колена и отвод трубы - два колена устанавливаются от воронки к стене дома, отвод монтируется снизу трубы. Как правило на одну воронку берем 2 верхних колена и 1 нижний отвод. 9. Труба - на одноэтажный дом на одну воронку понадобится 1 труба 3м и для перехода от желоба к стене 1 труба 1м. 10. Кронштейн трубы - по норме достаточно 2 шт. на три метра трубы, но при желании можно установить 3 шт. |
|||
Водосточная система Тритон "Евро" цены |
|||
| Наименование | Вид | ZN оцинкованный |
RAL цветной двухсторонний |
| система 135мм/100мм | |||

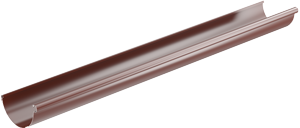

| Желоб водосточный, длина 2м |  |
440 руб. | 479 руб. |

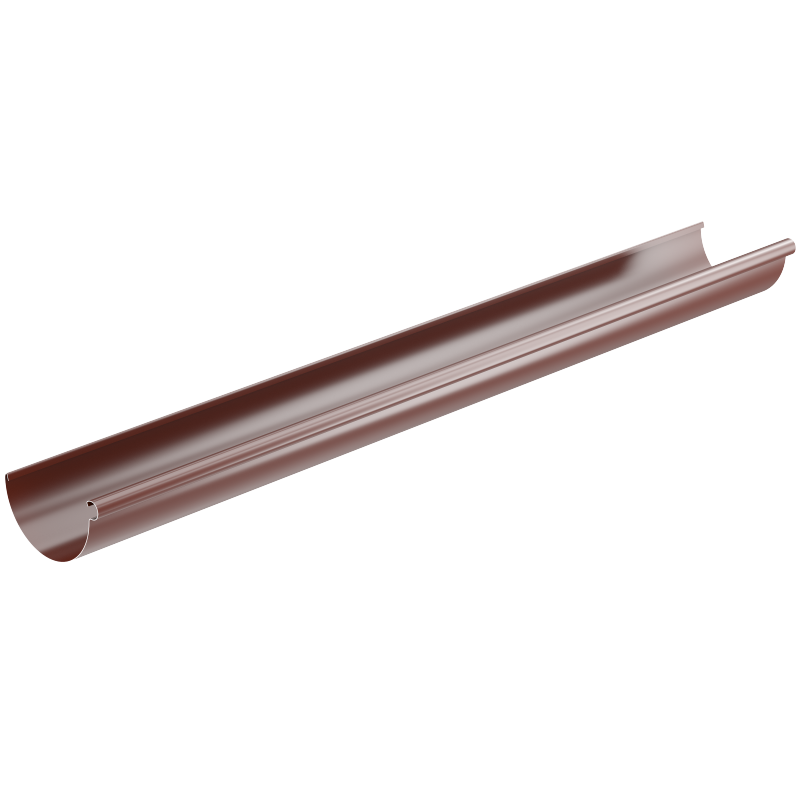

| Желоб водосточный, длина 3м | 661 руб. | 772 руб. | |
| Труба водосточная, длина 0,5м |  |
154 руб. | 176 руб. |

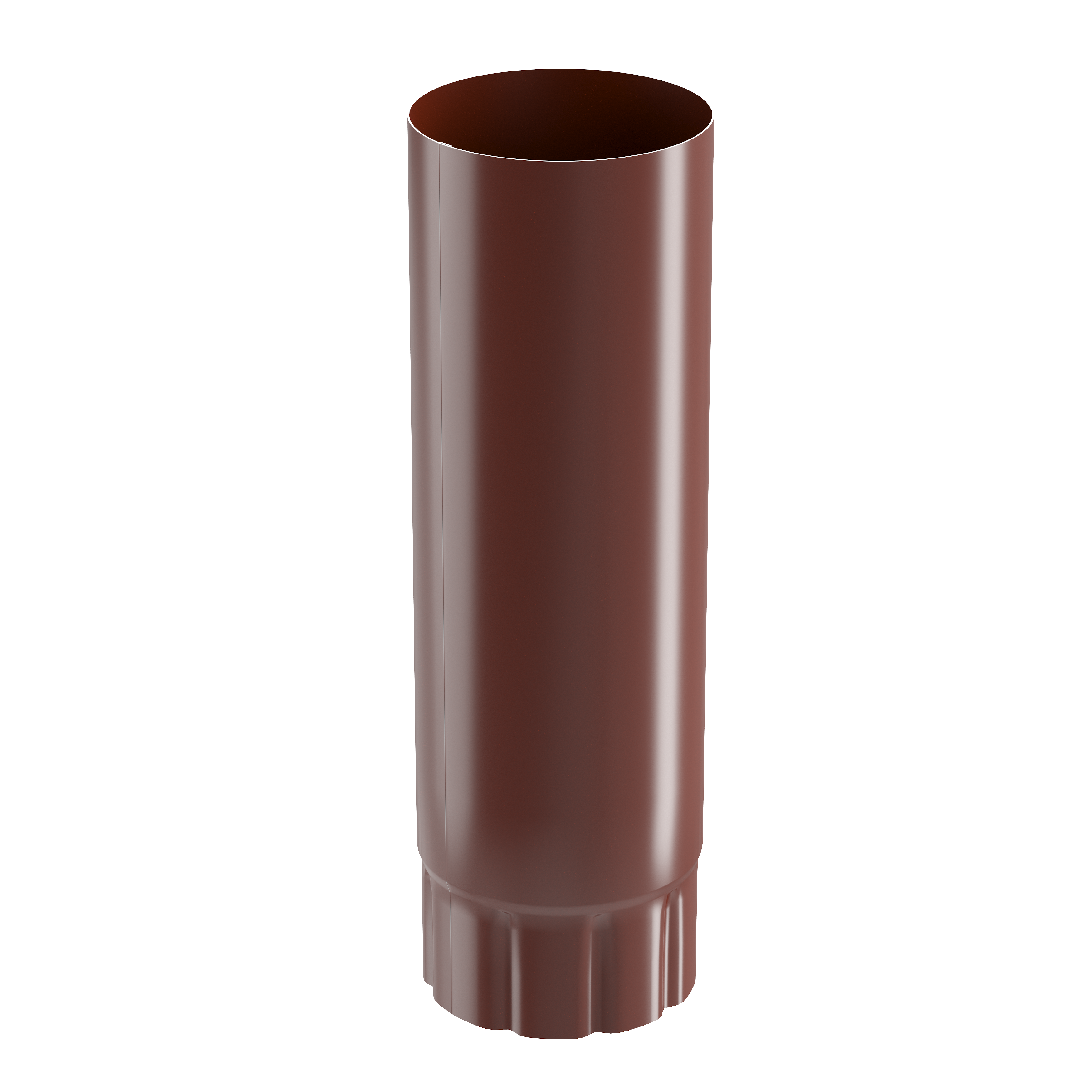

| Труба водосточная, длина 1м | 269 руб. | 302 руб. | |
| Труба водосточная, длина 2м | 516 руб. | 601 руб. | |
| Труба водосточная, длина 3м | 762 руб. | 899 | |

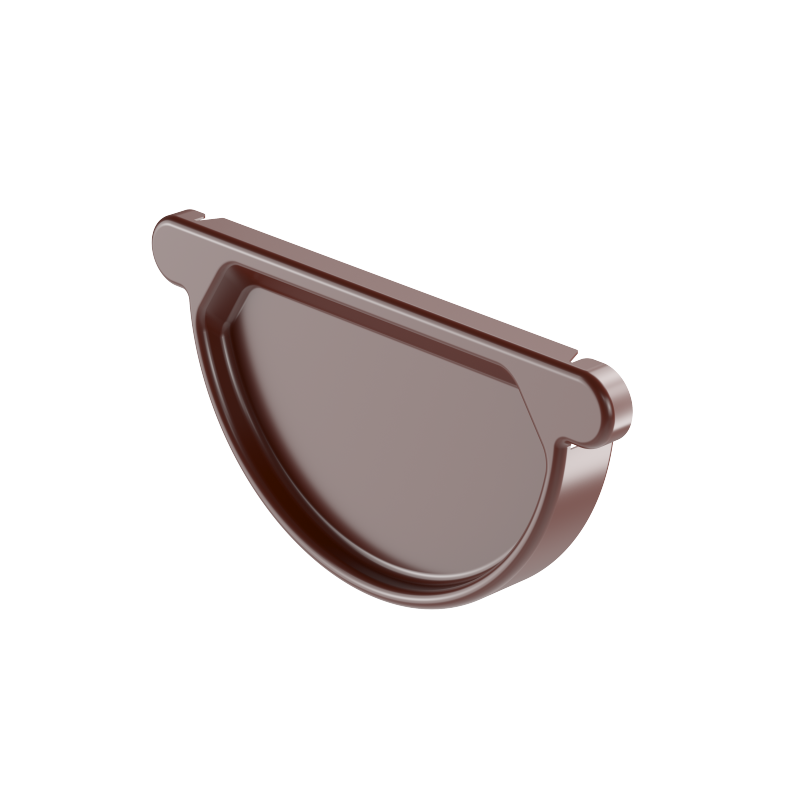

| Заглушка желоба с резиновым уплотнителем |
 |
120 руб. | 120 руб. |

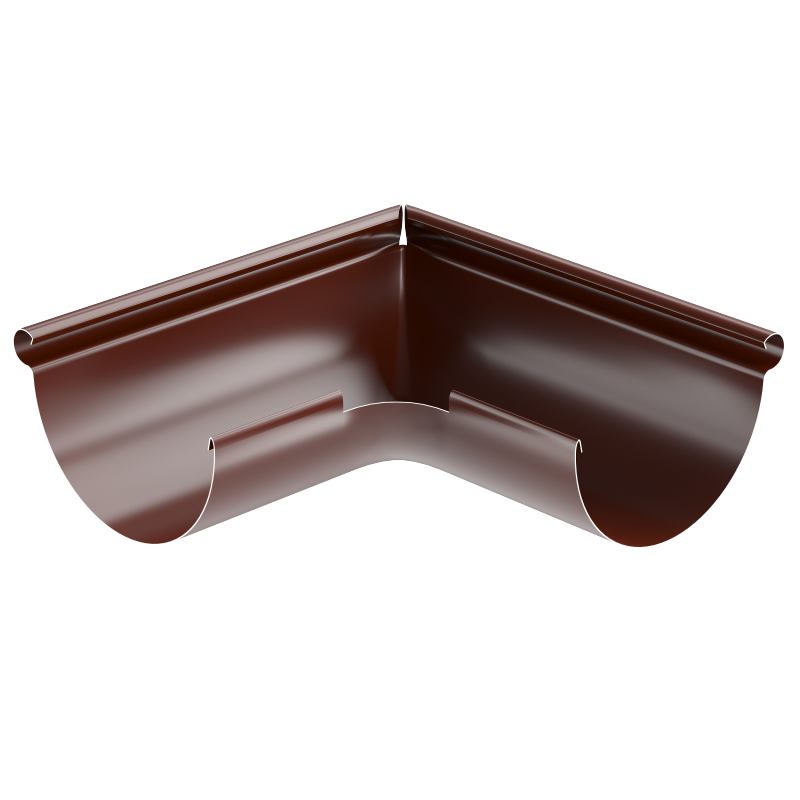

| Угол желоба от 90* и 135* |  |
518 руб. | 518 руб. |

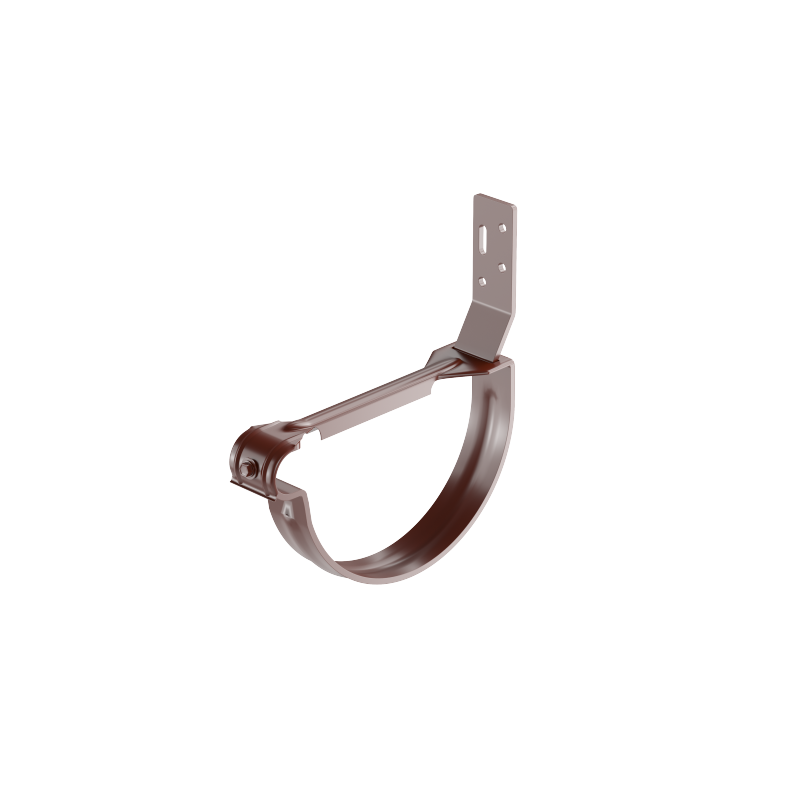

| Крюк желоба длинный |  |
150 руб. | 167 руб. |
| Крюк желоба короткий |  |
140 руб. | 152 руб. |

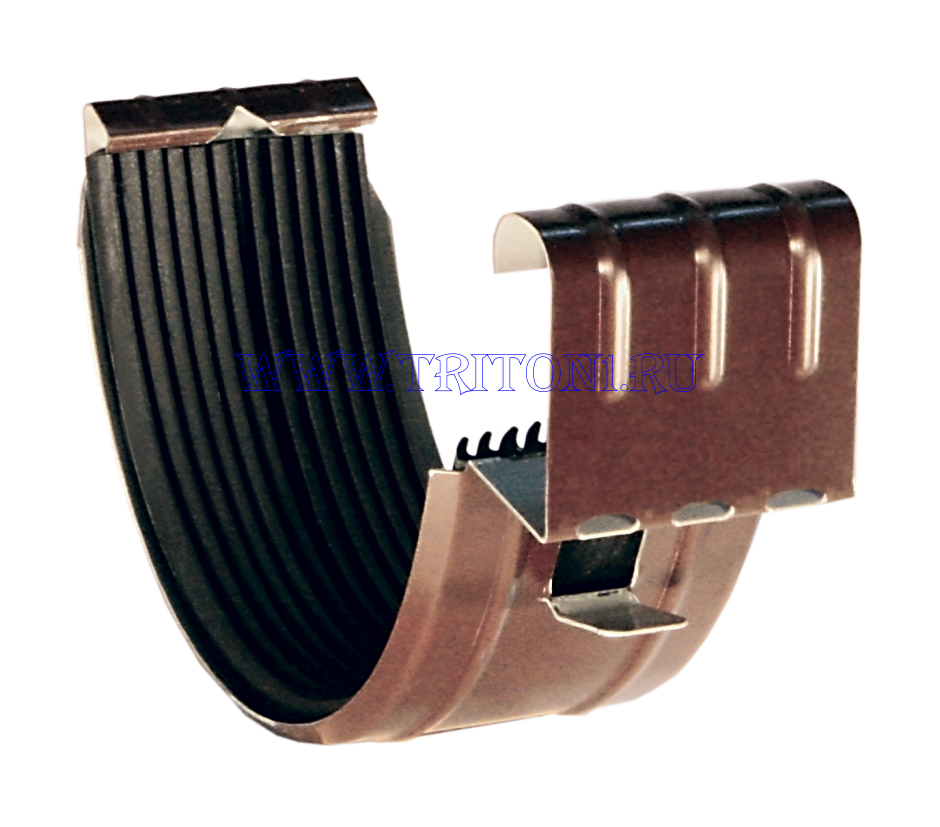

| Соеденитель желоба с резиновым уплотнителем |
 |
193 руб. | 193 руб. |

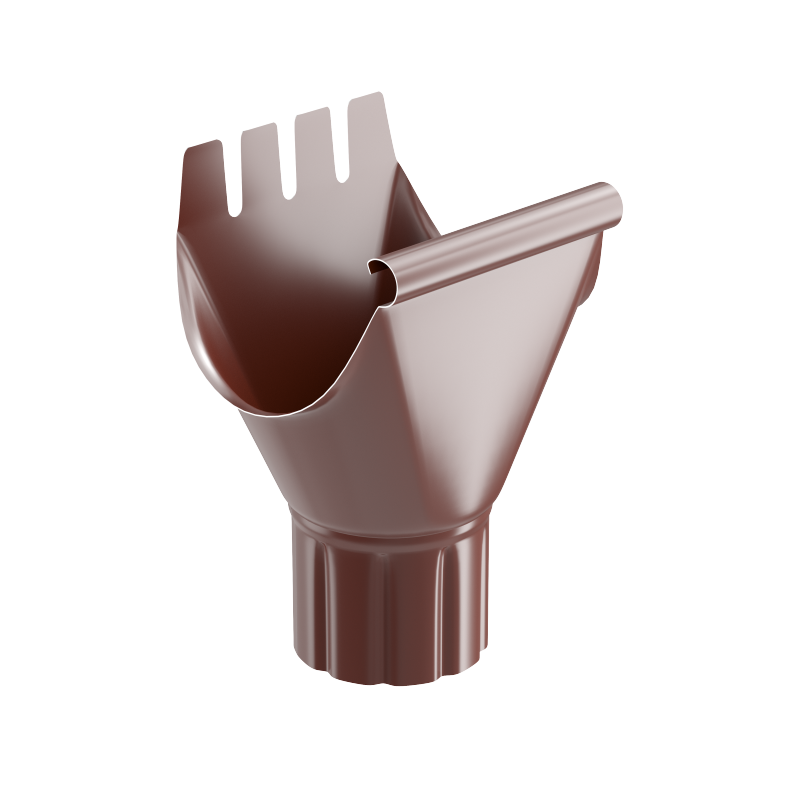

| Воронка желоба |  |
309 руб. | 318 руб. |

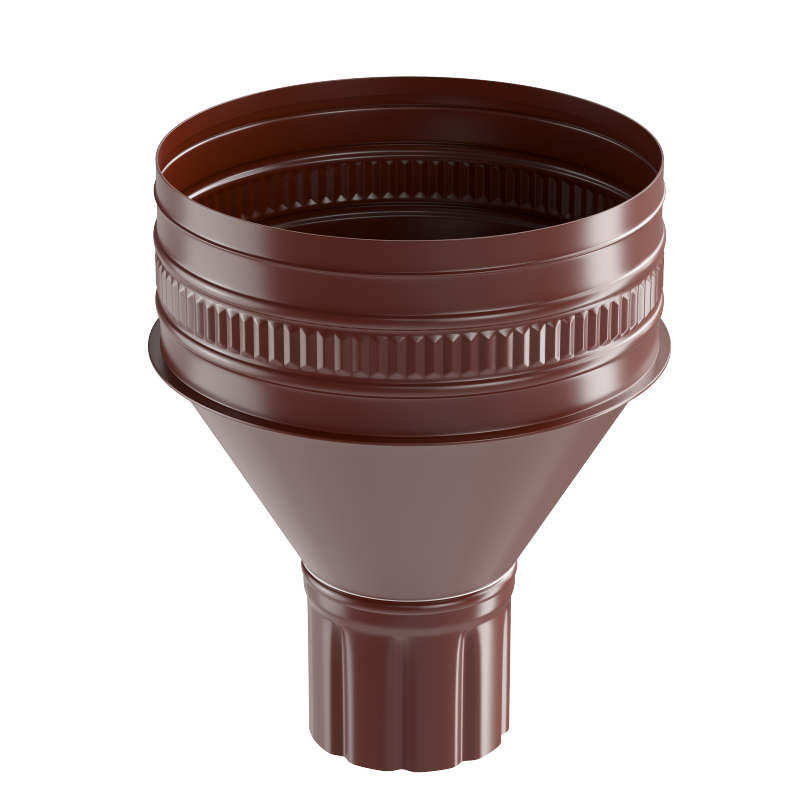

| Воронка водосборная одиночная |  |
523 руб. | 523 руб. |

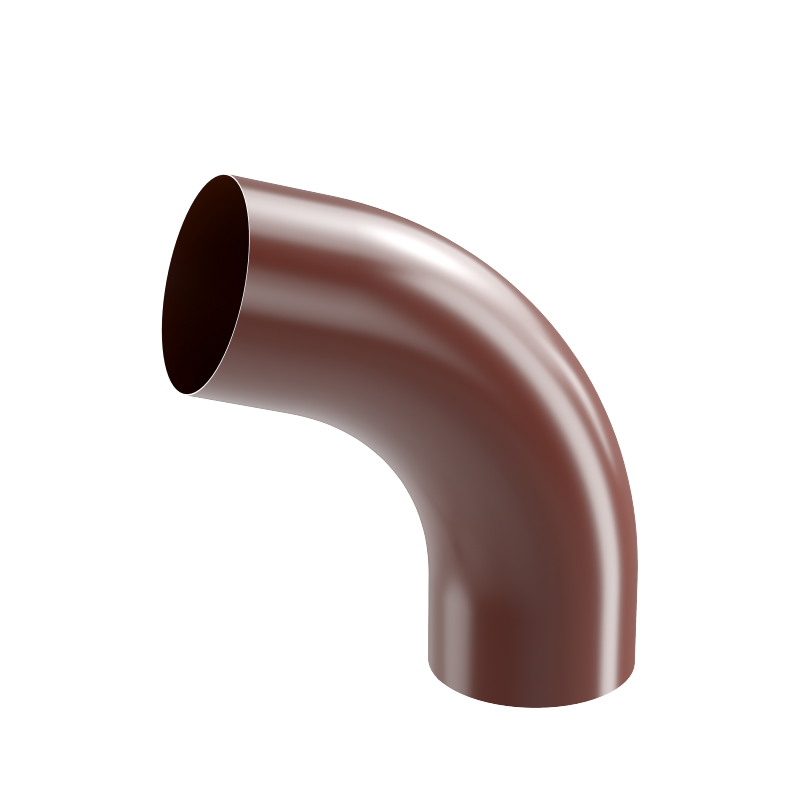

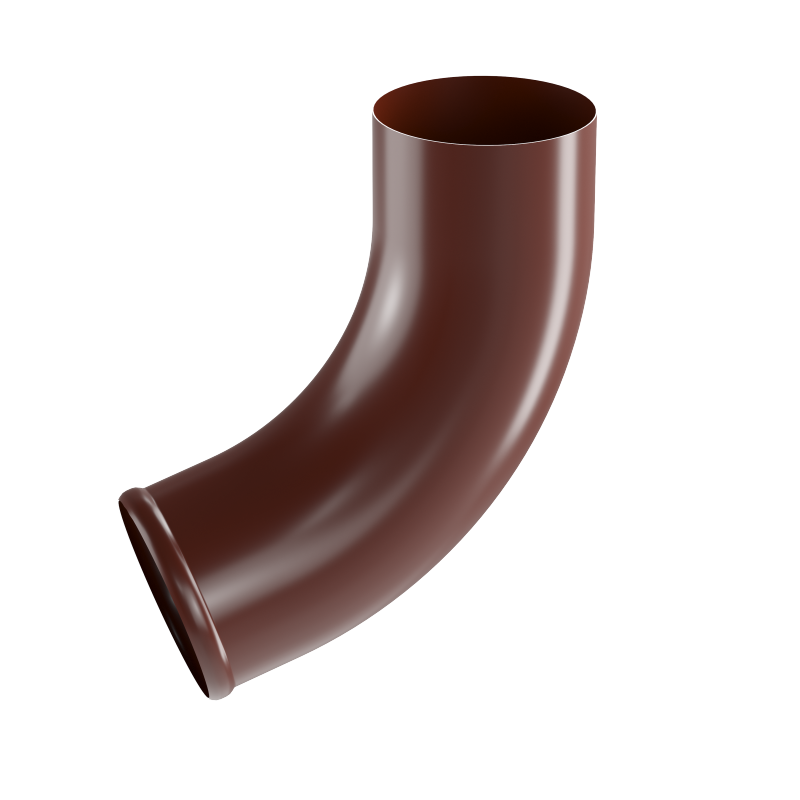

| Колено трубы |  |
290 руб. | 313 руб. |
| Колено трубы нижнее |  |
290 руб. | 313 руб. |
Кронштейн трубы на кирпич |
 |
152 руб. | 167 руб. |
Смета на водосток "Тритон" "под ключ" |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Инструкция по монтажу водосточной системы "Тритон" | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1. |  |
Монтаж водосточных крюков производится на стропила, в случае если не уложен кровельный материал. Длинные кронштейны обеспечивают более надежное и долговечное крепление желоба. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2. |  |
Если же покрытие смонтированно, то в этом случае применяется короткий крюк желоба. Установка производится на лобовую доску. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3. |  |
Шаг установки крюков 60см. Уклон 5мм на метр погонный. Кронштейны монтируются с вертикальным смещением. Смещение рассчитывается по формуле h=0.005*L, где L-расстояние от первого до последнего кронштейна в см., т.е на 10м смещение будет в 5см. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4. |  |
Приемная воронка желоба устанавливается из расчета 1шт на 10м/пог. желоба. Для наилучшей работы водосливов вырежте в желобе V-образное отверстие шириной 100-110мм. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5. |  |
После этого установите воронку на желоб закрепив её с задней части специальными фиксаторами. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6. |  |
На торец желоба монтируется заглушка, если желоб больше не стыкуется с другими элементами. Для лучшей герметизации используйте герметик или заклепки. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7. |  |
Вставьте желоб в кронштейн и закрепите пластинчатыми фиксаторами. При правильном монтаже кровельного покрытия край кровли должен заходить на желоб на 50мм, а сам желоб должен быть ниже края кровли в среднем на 40мм. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8. |  |
Желоб стыкуется с другим желобом или углами желоба через соединитель с резиновым уплотнителем. При монтаже рекомендуется оставлять зазор в 3-4мм. Для большей долговечности соединения лучше промазать резиновый уплотнитель герметиком для водостоков. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9. |  |
При монтаже водосточных труб и колен вначале монтируются держатели трубы из расчета 2шт на 3 метра. Для отрезка длины L используйте трубы 1 метр или 0,5 метра. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10. |  |
Водосточная труба с выводным коленом должна не доходить до земли на расстояние 20-и см. Выравняйте водосточную трубу и зафиксируйте ее жестко в хомутах. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
скачать инструкцию по монтажу |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Монтаж водосточной системы. Видео | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
